Z,M,A,B,C,D,E,F,20,25

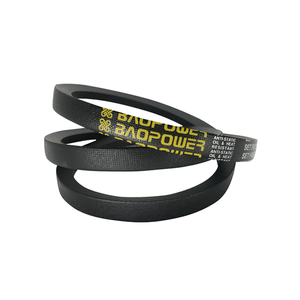

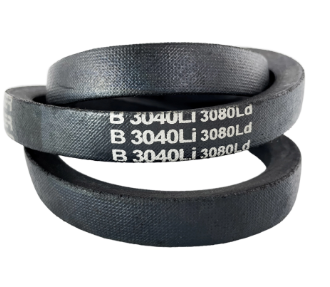

A correia em V clássica enrolada apresenta um corpo composto de borracha reforçado com cabos de tensão de poliéster que correm longitudinalmente ao longo do comprimento da correia. Os cordões de poliéster servem como principal elemento de suporte de carga, proporcionando estabilidade dimensional sob tensão contínua. O composto de borracha que envolve os cabos é formulado com materiais elastômeros selecionados para flexibilidade e resistência à fadiga por flexão. A seção transversal em forma de V permite que a correia se assente adequadamente nas ranhuras da polia, criando uma ação de cunha que aumenta a área de contato de atrito com as paredes da polia.
A superfície externa da correia é envolvida por uma cobertura de tecido que protege o composto de borracha interno contra abrasão, poeira e exposição ambiental. O envoltório de tecido também fornece uma textura de superfície consistente que faz interface com as ranhuras da polia. Esta construção envolvida distingue a correia das variantes com borda crua ou dentada, oferecendo um exterior uniforme adequado para aplicações de acionamento de uso geral.
A tabela a seguir lista as dimensões de seção transversal padrão para perfis de correia em V clássicos enrolados:
Seção | Largura Superior (mm) | Altura (mm) | Ângulo (°) | Faixa de comprimento padrão (mm) |
|---|---|---|---|---|
Z | 10 | 6 | 40 | 400 - 2.000 |
A | 13 | 8 | 40 | 500 - 6.000 |
B | 17 | 11 | 40 | 600 - 10.000 |
C | 22 | 14 | 40 | 1.000 - 18.000 |
D | 32 | 19 | 40 | 2.000 - 25.000 |
E | 38 | 23 | 40 | 3.000 - 30.000 |
Os modelos disponíveis incluem seções Z, M, A, B, C, D, E, F, 20 e 25. Os comprimentos são especificados pela circunferência interna de acordo com os padrões ISO 4184 e DIN 2215.
Correias em V clássicas enroladas são instaladas em sistemas de aquecimento, ventilação e ar condicionado para transferir energia rotacional de motores para ventiladores, sopradores e bombas. Suas características de tensão estável suportam taxas de fluxo de ar consistentes em salas mecânicas de edifícios comerciais e unidades HVAC em telhados.
Em equipamentos agrícolas, essas correias acionam componentes como plataformas de colheitadeiras, mecanismos de enfardadeiras e sistemas de tomada de força do trator. A construção envolvida oferece resistência a detritos de campo, poeira e umidade encontrados em ambientes agrícolas ao ar livre.
As instalações de fabricação implantam correias em V clássicas em acionamentos de transportadores, acessórios de máquinas-ferramenta, máquinas de embalagem e sistemas de manuseio de materiais. As correias operam em diversas velocidades e condições de carga encontradas em linhas de montagem e fábricas de processamento.
A correia opera em uma faixa de temperatura de -30°C a +80°C (-22°F a +176°F). O desempenho real em temperaturas extremas depende da formulação específica do composto de borracha e da duração da exposição.
O reforço do cordão de poliéster proporciona baixo alongamento sob carga, com alongamento típico sob carga nominal abaixo de 1,5%. A correia transmite potência através da ação de cunha entre os lados em forma de V e a ranhura da roldana, com capacidade de potência escalonada com o tamanho da seção transversal e a velocidade da correia.
O composto de borracha apresenta resistência ao contato com óleo e ao acúmulo de calor devido à flexão contínua. As correias são antiestáticas de acordo com a norma ISO 1813, tornando-as adequadas para instalações onde é necessário controle de descarga estática. A resistência limitada ao óleo é padrão; para exposição intensa a óleos, estão disponíveis formulações de compostos especializados.
A instalação adequada requer o ajuste da tensão inicial de acordo com o diâmetro da polia, distância central e potência de acionamento. Tensão insuficiente provoca deslizamento e geração de calor; a tensão excessiva acelera o desgaste do rolamento e reduz a vida útil da correia. Um medidor de tensão ou método de medição de deflexão deve ser usado para verificar a tensão correta.
Polias desalinhadas causam desgaste irregular da correia, danos nas bordas e falha prematura. O alinhamento da polia deve ser verificado com uma régua ou ferramenta de alinhamento a laser. O desalinhamento paralelo não deve exceder 0,5 graus e o desalinhamento angular deve ser mantido dentro das especificações do fabricante.
A inspeção periódica deve verificar se há rachaduras, desgaste, vidraças e desgaste excessivo nas laterais da correia. A tensão da correia deve ser verificada novamente após as primeiras 24 a 48 horas de operação, à medida que a correia assenta nas polias. A substituição é recomendada quando as correias apresentam rachaduras visíveis nas paredes laterais ou quando a tensão não pode ser mantida dentro das especificações.
As correias em V clássicas envolvidas estão disponíveis nos modelos de seção transversal Z, M, A, B, C, D, E, F, 20 e 25. Cada seção corresponde a dimensões específicas de largura e altura superiores de acordo com os padrões ISO 4184.
As correias em V clássicas enroladas normalmente operam entre -30°C e +80°C (-22°F a +176°F). O desempenho em temperaturas extremas varia de acordo com a formulação do composto de borracha.
O comprimento da correia é determinado pelos diâmetros das roldanas e pela distância central. A fórmula para o comprimento aproximado da correia é: L = 2C + 1,57(D + d) + (D - d)² / 4C, onde C é a distância central, D é o diâmetro maior da polia e d é o diâmetro menor da polia. Sempre verifique a tabela de seleção de comprimento do fabricante.
A inspeção inicial deve ocorrer após as primeiras 24 a 48 horas de operação para verificar a tensão. Depois disso, recomenda-se a inspeção visual mensal para aplicações de serviço normal, com verificações mais frequentes para ambientes de serviço pesado ou de alta temperatura.
Sim, múltiplas correias podem ser usadas em conjuntos combinados em roldanas multiranhuras para aumentar a capacidade de transmissão de potência. Conjuntos combinados garantem distribuição uniforme de carga em todas as correias do conjunto.
