As correias sincronizadoras de borracha utilizam um composto de borracha sintética como matriz base, formulado para manter a estabilidade dimensional sob diversas condições de carga. O composto é misturado com aditivos específicos para ajustar a dureza, o coeficiente de atrito e a resistência à temperatura. O corpo da correia é formado através de um processo de vulcanização que une todas as camadas estruturais em uma única unidade integrada. As formulações padrão operam em faixas de temperatura de -30°C a 80°C, com compostos especializados disponíveis para aplicações em temperaturas estendidas.
O membro elástico das correias sincronizadoras de borracha consiste em cabos de fibra de alta resistência embutidos longitudinalmente no corpo de borracha. Esses cabos carregam a carga primária durante a transmissão de energia e determinam a resistência à tração e as características de alongamento da correia. O material do cabo e o diâmetro primitivo são selecionados com base nos requisitos de potência da aplicação e nas dimensões da polia. A colocação do cabo é controlada com precisão durante a fabricação para garantir uma distribuição uniforme da carga em toda a largura da correia.
O perfil dentado na superfície interna engrena com as ranhuras correspondentes nas polias sincronizadoras para fornecer transmissão de energia síncrona. A geometria do dente foi projetada para manter um engate consistente, reduzindo a folga e garantindo a precisão do posicionamento. Os perfis de dentes padrão incluem formatos trapezoidais e curvilíneos, cada um adequado para diferentes condições de carga e velocidade. O raio da raiz do dente é otimizado para minimizar a concentração de tensão durante a flexão em torno das polias.
Parâmetro | Faixa de especificações |
|---|---|

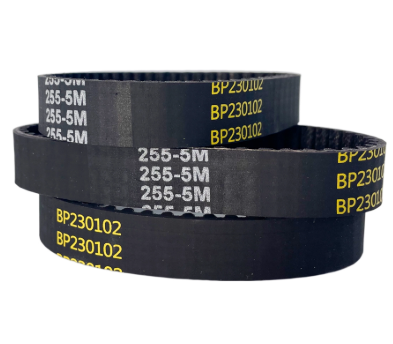

Modelo | BP230102 |
Tipos de pitch | XL, L, H, XH, XXH (trapezoidal); 3M, 5M, 8M, 14M, 20M (curvilíneo) |
Resistência à tracção | 100 N/mm × 400 N/mm (dependente da largura) |
Temperatura operacional | -30°C - 80°C (composto padrão) |
Velocidade Linear Máxima | Até 50m/s |
Faixa de comprimento da correia | 100 mm × 5000 mm |
As correias dentadas de borracha sincronizam a rotação do virabrequim e do eixo de comando em motores de combustão interna, garantindo o sincronismo preciso das válvulas para uma combustão eficiente. Eles são usados em veículos de passageiros, caminhões comerciais e aplicações de motores industriais. O design dentado elimina o deslizamento, mantendo a sincronização precisa durante todo o intervalo de manutenção.
Em sistemas de produção automatizados, as correias sincronizadoras acionam a indexação de transportadores, mecanismos de coleta e colocação e equipamentos de embalagem. Sua operação síncrona garante precisão de posicionamento consistente, o que apoia o rendimento da linha de produção e a consistência do produto. Várias correias podem ser configuradas em um único eixo de transmissão para movimento sincronizado de vários eixos.
Teares têxteis, máquinas de tricô e prensas de impressão dependem de correias sincronizadoras para controle preciso do movimento. A operação de baixo ruído e as características de vibração mínima contribuem para melhorar a qualidade do produto em aplicações onde a precisão posicional afeta diretamente a produção.
Selecionar o passo correto dos dentes é o primeiro passo na especificação da correia dentada. O passo deve corresponder ao perfil correspondente da ranhura da polia para garantir o engrenamento adequado. Perfis trapezoidais (XL, L, H) são comumente usados para acionamentos industriais em geral, enquanto perfis curvilíneos (3M, 5M, 8M, 14M) oferecem maior capacidade de carga e engate mais suave para aplicações mais pesadas.
A seleção da largura da correia depende da potência transmitida, da relação de velocidade de acionamento e dos diâmetros das polias. Os cálculos consideram tanto a carga de tração estática quanto as condições de fadiga dinâmica. Os fatores de serviço são aplicados com base nas características da carga (uniforme, choque moderado, choque forte) e horas de operação por dia.
O ambiente operacional influencia a seleção do composto. A exposição ao óleo, a concentração de ozônio, os níveis de umidade e as temperaturas extremas afetam o desempenho do material da correia. Para aplicações com contato significativo com óleo ou temperaturas extremas, formulações de compostos especializados devem ser especificadas durante o processo de aquisição.
A tensão correta da correia é crítica para a vida útil e a precisão da transmissão. Tensão insuficiente pode causar salto dos dentes sob carga, enquanto tensão excessiva acelera o desgaste do rolamento e reduz a vida útil da correia. A tensão deve ser medida usando um medidor de tensão e ajustada de acordo com as especificações do fabricante para a largura específica da correia e o comprimento do vão.
O desalinhamento paralelo entre as polias motrizes e acionadas causa desgaste desigual dos dentes, aumento de ruído e falha prematura da correia. Os eixos das polias devem estar alinhados dentro dos limites de tolerância especificados para a largura da correia. O alinhamento deve ser verificado usando réguas ou ferramentas de alinhamento a laser durante a instalação.
As correias dentadas requerem substituição periódica com base nas horas de operação ou critérios de inspeção visual. Os sinais que indicam a necessidade de substituição incluem desgaste visível dos dentes, rachaduras na parte traseira da correia, exposição do cabo ou alongamento significativo além da faixa de ajuste de tensão. Os cronogramas de substituição devem ser documentados como parte dos programas de manutenção preventiva.
Os perfis padrão incluem formatos de dentes trapezoidais (XL, L, H, XH, XXH) e curvilíneos HTD (3M, 5M, 8M, 14M, 20M). Perfis personalizados podem ser desenvolvidos para requisitos específicos de aplicação.
O tamanho da correia é determinado pelo tipo de passo, comprimento do passo (número de dentes x passo) e largura. Esses parâmetros são calculados com base na potência transmitida, relação de velocidade, diâmetros de polias e distância central.
As correias sincronizadoras de tamanho personalizado têm um valor mínimo de pedido de US$ 1.000. Os tamanhos de catálogo padrão podem estar disponíveis em quantidades menores, dependendo dos níveis de estoque atuais.
As correias dentadas de borracha padrão operam continuamente até 80°C. Compostos para altas temperaturas estão disponíveis para aplicações de até 120°C. Para temperaturas além desta faixa, materiais alternativos para correias devem ser considerados.
O prazo de produção para pedidos de correias dentadas em massa varia de 25 a 35 dias, dependendo do volume do pedido e da complexidade das especificações. A produção acelerada pode estar disponível para necessidades urgentes de compras comerciais.
