A substituição incorreta da correia em V geralmente leva à falha prematura da transmissão. Também causa desgaste excessivo da polia e tempo de inatividade não planejado dispendioso. Muitos engenheiros enfrentam esse desafio diariamente. A maquinaria europeia e internacional depende fortemente de designs de perfil estreito. Especificamente, eles usam correias métricas estreitas para uma transmissão de potência ideal. Decodificar o número da peça com precisão é a primeira etapa crítica no processo de aquisição. Errar significa desperdício de dinheiro e atrasos nas linhas de produção.
Neste guia abrangente, fornecemos uma estrutura clara e confiável. Você aprenderá como ler, medir e obter essas correias de transmissão de maneira eficaz. Abordaremos os tamanhos XPZ, XPA, XPB e XPC em detalhes. As equipes de compras e os engenheiros de manutenção podem então especificar peças de reposição sem erros. Você navegará com segurança pelas dimensões padrão, medidas de comprimento e padrões de nomenclatura. Isso garante que seus sistemas de acionamento operem continuamente com eficiência máxima.
As correias de transmissão industriais utilizam códigos específicos para comunicar suas propriedades físicas. A decodificação desses códigos evita erros de aquisição. Também garante que você selecione a correia correta para o seu sistema de transmissão. O código alfanumérico padrão se divide em quatro componentes específicos.

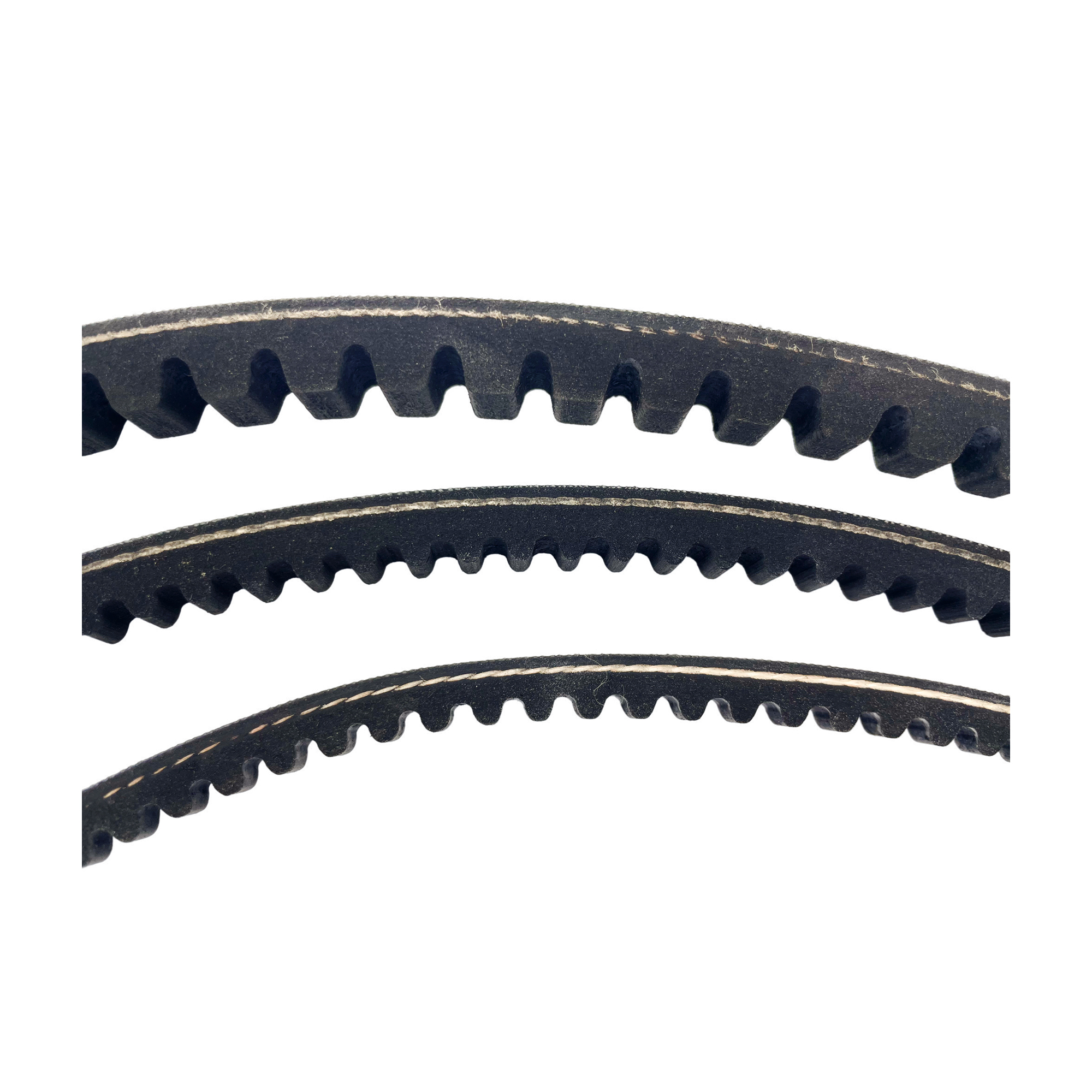

O 'X' (entalhe dentado/moldado)
A letra 'X' indica uma construção dentada com borda bruta. Esses cintos apresentam um fundo entalhado em vez de um exterior envolto em tecido. Este design de entalhe moldado reduz significativamente a tensão de flexão. Ele permite que a correia se enrole firmemente em roldanas menores sem rachar.
O 'P' (Perfil/Métrica Estreita)
O 'P' denota um perfil estreito construído de acordo com rígidos padrões métricos ISO. As correias estreitas oferecem uma capacidade de potência muito maior em um espaço menor. Eles superam as correias enroladas clássicas, encaixando-se mais profundamente na ranhura da polia.
O sufixo (Z, A, B, C)
A letra final indica as dimensões específicas da seção transversal. Define a largura superior e a espessura total da correia. Essas letras correspondem diretamente aos tamanhos padronizados de ranhuras usinadas nas polias.
O valor numérico
Os números após as letras representam o comprimento da correia. Este valor é sempre medido em milímetros. Representa o comprimento de referência (Ld) ou comprimento de passo (Lp).
Vejamos um exemplo prático de análise. Se você solicitar um XPA 1250 , estará solicitando um item específico. Você precisa de uma seção transversal 'A' de perfil estreito e dentado. Deve medir exatamente 1.250 mm de comprimento de referência. A compreensão desta fórmula torna a aquisição de uma correia em V dentada XPZ XPA XPB XPC simples e livre de erros.
A correspondência das dimensões físicas da correia com as ranhuras da polia não é negociável. Você deve garantir um ajuste perfeito para uma transmissão de potência ideal. Usar uma correia muito alta ou muito baixa altera a relação de transmissão. Também acelera o desgaste das paredes laterais e causa deslizamento.
Tabela: Especificações de perfil estreito métrico padrão
| Código do perfil | Largura superior (mm) | Profundidade (mm) | Aplicações comuns |
|---|---|---|---|
| XPZ | 9.7 | 8.0 | HVAC leve, compressores pequenos |
| XPA | 12.7 | 10.0 | Sopradores industriais médios, bombas |
| XPB | 16.3 | 13.0 | Trituradores de rocha para serviços pesados, misturadores |
| XPC | 22.0 | 18.0 | Máquinas industriais de alto torque |
Perfil XPZ:
Este cinto apresenta largura superior de 9,7 mm e profundidade de 8 mm. Os engenheiros costumam usá-los em sistemas HVAC leves a médios. Eles fornecem excelente estabilidade para acionamentos industriais compactos.
Perfil XPA:
O XPA mede 12,7 mm na parte superior e 10 mm de profundidade. Ele lida com maior potência do que o XPZ. Você os encontrará em bombas centrífugas de serviço médio e ventiladores industriais.
Perfil XPB:
Medindo 16,3 mm de largura por 13 mm de profundidade, o XPB é um padrão para serviços pesados. É excelente em aplicações de alto torque. Misturadores industriais e transportadores pesados contam com estes tamanhos robustos de correias em V com dentes métricos.
Perfil XPC:
O maior perfil padrão mede 22,0 mm de largura e 18 mm de profundidade. Os fabricantes reservam o XPC para os drives de transmissão de energia industriais mais robustos. Eles gerenciam facilmente cargas de choque extremas.
Nunca observe um cinto esticado ou gasto. A realidade da implementação dita um protocolo de medição rigoroso. Sempre use um medidor de polia especializado para confirmar o perfil da ranhura. Faça isso especialmente se as marcações originais da correia estiverem completamente desgastadas.
Encomendar com base na medição de comprimento errada causa enormes dores de cabeça. Continua a ser a causa número um de devoluções. Também cria atrasos de substituição inaceitáveis durante execuções críticas de produção. Você deve entender como os fabricantes medem esses componentes.
Ld (comprimento de referência) / Lp (comprimento de passo)
Serve como medida primária para correias métricas estreitas. Ele mede o comprimento exatamente na linha do passo. A linha de inclinação é onde ficam os cabos de tensão internos da correia. Este eixo neutro não muda de comprimento quando a correia dobra.
La (comprimento externo)
Representa a circunferência externa absoluta da correia. Os técnicos raramente o utilizam para encomendar correias da série XP. No entanto, os catálogos às vezes fornecem isso como uma métrica de referência rápida. Não use esse número como critério principal de pedido.
Li (comprimento interno)
Define a circunferência interna. Era comum encomendar cintos clássicos mais antigos, como seções A, B ou C. É em grande parte obsoleto para encomendar correias métricas estreitas modernas. Depender de Li para um cinto da série XP garante um erro de montagem.
Ao adquirir esses componentes, siga uma matriz de decisão rigorosa. Sempre ordene pelo comprimento de referência (Ld) em milímetros. Apenas se desvie disto se o fabricante específico indicar o contrário. Manter esse padrão simplifica seu inventário e procedimentos de substituição.
Os engenheiros frequentemente avaliam se devem atualizar seus sistemas de acionamento. Eles consideram a substituição de uma correia enrolada SPZ, SPA, SPB ou SPC com falha. Mudar para um equivalente dentado da série XP oferece diversas vantagens distintas. Ele resolve vários desafios operacionais em ambientes exigentes.
Gerenciamento térmico:
As engrenagens entalhadas permitem um fluxo de ar superior sob a correia. Esta circulação constante proporciona dissipação ativa de calor. Isso os torna ideais para unidades de alta velocidade ou totalmente fechadas. Eles também funcionam excepcionalmente bem em instalações com alta temperatura ambiente.
Flexibilidade e diâmetro da polia:
Os entalhes moldados reduzem drasticamente a resistência à flexão. As correias XP podem operar em polias muito menores. Eles acomodam diâmetros até 30% menores que os exigidos para correias SP padrão. Isso permite designs de acionamento altamente compactos.
Eficiência Energética:
Menos resistência à flexão se traduz diretamente em economia operacional. Normalmente, você observa um ganho de 2 a 3% na eficiência energética em relação às correias enroladas tradicionais. O motor trabalha menos para dobrar a borracha grossa em torno das polias. Essa eficiência reduz o consumo elétrico durante a vida útil do inversor.
No entanto, devemos reconhecer as suas limitações transparentes. As correias dentadas não resolvem o desalinhamento deficiente da transmissão. Eles operam um pouco mais alto devido ao movimento do ar através dos entalhes. Além disso, sua construção de borda bruta é altamente abrasiva. Elas podem desgastar as polias de alumínio mais macias e de baixa qualidade mais rapidamente do que as correias envoltas em tecido.
A aquisição adequada vai além da leitura de um número de peça. Você deve gerenciar cuidadosamente os riscos de implementação. Um processo de instalação falho arruína até mesmo as melhores correias. Seguir protocolos rigorosos garante que o processo de substituição produza um sistema de acionamento altamente estável e confiável.
Se for substituir várias correias em uma única transmissão, elas deverão ser combinadas. Chamamos isso de “conjuntos de correspondência”. As correias devem ter comprimento idêntico para garantir uma distribuição uniforme da carga. Os fabricantes costumam marcá-los com um código de tolerância específico. Nunca misture correias novas e velhas em uma polia de múltiplas ranhuras.
As correias dentadas requerem um tensionamento altamente preciso na instalação inicial. Você deve usar um medidor de tensão sônica ou um medidor de escala de mola. Além disso, exigem um retensionamento obrigatório. Você deve parar o acionamento e ajustar a tensão após um período de rodagem de 24 a 48 horas. Os cordões esticam ligeiramente durante esta fase inicial.
Siga estas ações estruturadas das próximas etapas para uma atualização bem-sucedida:
A leitura precisa dos tamanhos métricos das correias em V garante a confiabilidade do acionamento a longo prazo. Ele evita completamente erros dispendiosos em pedidos e períodos de inatividade prolongados. Sempre confie na convenção de nomenclatura alfanumérica padronizada. Ele fornece todos os dados necessários para uma substituição precisa.
Lembre-se da fórmula básica: X (Engrenado) + P (Estreito) + Largura do Perfil (Z, A, B, C) + Comprimento (Ld em mm). Mantenha esta estrutura acessível para toda a sua equipe de manutenção. Simplifica a comunicação com seus fornecedores industriais.
Antes de finalizar seu pedido de compra, inspecione fisicamente o maquinário. Verifique se o desgaste excessivo da polia não comprometeu o acionamento. Colocar uma correia da série XP nova em uma polia desgastada garante degradação imediata do desempenho. Reserve um tempo para medir adequadamente, atualize para eficiência dentada quando aplicável e mantenha protocolos de tensionamento rígidos.
R: Sim. As correias XPZ, XPA, XPB e XPC caem diretamente nas polias padrão SPZ, SPA, SPB e SPC. Os fabricantes projetam os perfis dentados com borda bruta para combinar perfeitamente com os ângulos das ranhuras de suas contrapartes enroladas.
R: Meça a largura e espessura superiores usando paquímetros digitais. Isso determina se é um perfil Z, A, B ou C. Em seguida, use uma fita de alfaiate flexível para medir a circunferência externa. Finalmente, subtraia o valor delta padrão do perfil específico para encontrar o Comprimento do Datum (Ld).
R: Não. As esteiras FHP, assim como as variantes 3L ou 4L, apresentam diferentes ângulos de parede lateral. Eles também têm diferentes posicionamentos de cabos internos e dimensões gerais. Elas não são absolutamente intercambiáveis com as correias métricas estreitas da série XP.
R: As correias dentadas com borda crua não possuem embalagem de tecido padrão. Isso faz com que eles agarrem a polia de forma agressiva. O guincho geralmente indica grave subtensão, desgaste excessivo da polia ou desalinhamento do acionamento. Raramente indica um problema de tamanho incorreto da correia.
