100 metros

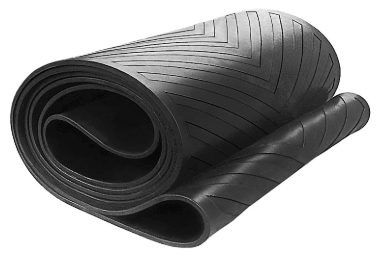

Uma correia transportadora chevron apresenta travas em forma de V moldadas na superfície da tampa superior, projetadas para aumentar o atrito e conter material em transportadores inclinados. As travas são vulcanizadas integralmente ao corpo da correia, formando uma única estrutura contínua que resiste à separação sob carga. O padrão chevron percorre toda a largura da correia, formando cavidades que mantêm o material a granel no lugar durante o transporte ascendente ou descendente.
A altura, o espaçamento e o ângulo da presilha são selecionados com base nas características do material e na inclinação do transportador. Perfis mais baixos são adequados para materiais mais finos e ângulos moderados, enquanto travas mais altas suportam protuberâncias maiores e inclinações mais íngremes. A correia base abaixo do padrão usa uma carcaça de tecido de múltiplas camadas – disponível em construções de algodão, náilon ou poliéster-náilon – proporcionando resistência à tração para transporte de carga.
As correias Chevron permitem o transporte inclinado em ângulos mais acentuados do que as correias planas. As travas criam bolsas de retenção de material que evitam o deslizamento de sólidos a granel. O ângulo de inclinação máximo efetivo depende da altura do grampo, do tamanho das partículas do material e das propriedades do fluxo do material. Materiais mais finos e coesos geralmente alcançam ângulos mais acentuados do que pedaços grandes e de fluxo livre.
Os tipos de materiais manuseados pelas correias chevron incluem grãos, sementes, agregados, carvão, minério, clínquer de cimento e materiais reciclados. O padrão da superfície da correia reduz o derramamento nos pontos de transferência e mantém o alinhamento do material ao longo do caminho do transportador. O espaçamento das presilhas é otimizado para equilibrar a capacidade de carga com a facilidade de limpeza na descarga.
As correias transportadoras da Chevron são implantadas em vários setores onde o transporte inclinado é necessário. Na mineração e pedreiras, eles movem o minério triturado e os agregados por inclinações desde o chão das minas até as plantas de processamento. Os canteiros de obras os utilizam para transportar areia, cascalho e ingredientes prontos em ângulos elevados.
Instalações agrícolas instalam correias chevron para manuseio de grãos, processamento de sementes e operações de moagem de ração. As usinas de reciclagem dependem deles para elevar materiais selecionados, como flocos de plástico, papel e sucata de metal. Aplicações adicionais incluem fábricas de cimento, terminais de fertilizantes e usinas de biomassa. Cada aplicação exige que a altura do grampo, a largura da correia e a resistência da carcaça correspondam à densidade do material, ao tamanho das partículas e à geometria do transportador.
Parâmetro | Faixa de especificações |
|---|---|
Padrão de presilha | Formato V (chevron) |
Altura do grampo | 5 - 30mm |
Espaçamento entre presilhas | 100 - 400 mm (centro a centro) |
Largura da correia | 300 - 1600 milímetros |
Tipo de carcaça | Lonas de tecido CC, NN, EP |
Número de camadas | 3 - 5 camadas |
Ângulo de inclinação recomendado | até 30° (dependente do material) |
Espessura da cobertura superior | 3,0 - 6,0 mm (base + presilha) |
MOQ | 100 metros |
A inclinação máxima efetiva depende da altura do pitão e das propriedades do material. Com alturas de presilha padrão, a maioria dos materiais a granel pode ser transportada em ângulos de até 30 graus. Materiais coesos mais finos podem permitir ângulos mais acentuados, enquanto grandes pedaços de fluxo livre podem exigir ângulos mais baixos ou travas mais altas. Recomendamos testes de materiais para aplicações críticas.
Selecione a altura do grampo com base no tamanho máximo das partículas do material e na inclinação do transportador. Como orientação, a altura do grampo deve ser aproximadamente 2 a 3 vezes a maior dimensão da partícula. Nossa equipe de engenharia pode recomendar especificações com base nos dados do material e no layout do transportador.
Sim. A altura da presilha, o espaçamento e a configuração do padrão podem ser ajustados para atender aos requisitos específicos da aplicação. Padrões personalizados, como espinha de peixe ou arranjos multi-V, também estão disponíveis para necessidades especializadas de manuseio de materiais em aplicações industriais.
As correias Chevron podem lidar com materiais úmidos e molhados, desde que o composto de cobertura seja selecionado para a aplicação. As coberturas resistentes ao óleo ou à abrasão podem ser especificadas com base nas características do material. Para materiais altamente abrasivos, são recomendadas coberturas superiores mais espessas.
A quantidade mínima de pedido é de 100 metros por especificação. Os tamanhos padrão normalmente são enviados dentro de 15 a 25 dias úteis. Configurações de presilhas personalizadas ou graus de cobertura especiais podem exigir de 25 a 40 dias úteis. As cotações para clientes empresariais incluem prazos de entrega confirmados com base nos cronogramas de produção atuais.
