MACHADO BX CX ZX

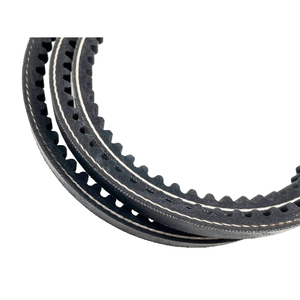

As correias em V dentadas apresentam uma construção de entalhe moldado na superfície interna que aumenta a flexibilidade da correia em torno de polias de pequeno diâmetro. Os entalhes, ou engrenagens, são formados durante o processo de vulcanização e são espaçados com precisão para reduzir a tensão de flexão à medida que a correia envolve as polias. Este projeto permite que a correia opere em diâmetros de roldanas menores do que as correias em V enroladas equivalentes, mantendo ao mesmo tempo uma capacidade de transmissão de potência comparável.
A carga de tração é transportada por cabos de alta resistência que passam longitudinalmente pelo corpo da correia. Esses cordões são feitos de fibras de poliéster ou aramida, selecionadas por suas características de baixo alongamento e resistência à fadiga. Os cabos são precisamente alinhados e colados dentro da matriz de borracha para garantir uma distribuição uniforme da carga em toda a seção transversal da correia.
Ao contrário das correias em V enroladas que possuem uma camada externa de tecido, as correias em V dentadas possuem paredes laterais com bordas cruas que proporcionam contato direto da borracha com a polia. Esta construção de borda bruta aumenta o coeficiente de atrito entre a correia e a ranhura da polia, melhorando a eficiência da transmissão de torque. As paredes laterais são retificadas com precisão para garantir dimensões consistentes da cunha e ajuste adequado da polia.
Seção | Largura Superior (mm) | Altura (mm) | Ângulo | Faixa de comprimento (mm) | Diâmetro recomendado da polia (mm) |
|---|---|---|---|---|---|
ZX | 10 | 6 | 40° | 400 - 1500 | ≥ 50 |
MACHADO | 13 | 8 | 40° | 600 - 3000 | ≥ 75 |
BX | 17 | 11 | 40° | 1000 - 5000 | ≥ 125 |
Experiência do cliente | 22 | 14 | 40° | 2.000 - 8.000 | ≥ 200 |
O design dentado aumenta a área de superfície da correia exposta ao ar ambiente, melhorando a dissipação de calor durante a operação. O calor excessivo é o principal fator na degradação da correia em V, e o efeito de resfriamento aprimorado do perfil entalhado prolonga a vida útil da correia em ambientes operacionais de alta temperatura. A construção da borda bruta contribui ainda mais para a transferência de calor em comparação com alternativas envoltas em tecido.
As correias em V dentadas demonstram menor consumo de energia em comparação com as correias em V enroladas em configurações de acionamento comparáveis. A resistência à flexão reduzida do perfil entalhado significa que menos energia é perdida à medida que a correia flexiona em torno das polias, especialmente em roldanas de menor diâmetro. Ao longo da vida operacional, esta diferença de eficiência contribui para reduzir os custos operacionais gerais dos sistemas de acionamento.
A construção de entalhe moldado permite que as correias em V dentadas dobrem em torno de polias de diâmetro menor sem as concentrações de tensão presentes nas seções transversais de correias em V sólidas. Essa flexibilidade permite que os projetistas de acionamentos usem roldanas menores, reduzindo o tamanho e o peso do pacote de acionamento e mantendo a capacidade de transmissão de potência. As correias são compatíveis com ranhuras de polias de correia em V padrão com dimensões de seção transversal correspondentes.
Os equipamentos de aquecimento, ventilação e ar condicionado utilizam correias em V dentadas para acionamentos de ventiladores e sopradores. As características aprimoradas de dissipação de calor e eficiência suportam a operação contínua em sistemas HVAC onde o tempo de inatividade para substituição da correia afeta o controle climático do edifício. Várias configurações de correia são comuns em unidades de maior capacidade.
Máquinas-ferramentas, equipamentos para marcenaria e máquinas de embalagem utilizam correias em V dentadas para acionamento principal e transmissão de movimento auxiliar. A construção da borda bruta fornece fornecimento de torque consistente durante as diversas condições de carga encontradas nas operações de usinagem e processamento. O tamanho compacto do acionamento possibilitado por diâmetros de polias menores suporta a otimização do projeto do equipamento.
Em aplicações automotivas e de veículos pesados, correias em V dentadas acionam alternadores, bombas de água, ventiladores de resfriamento e outros acessórios de motor. As propriedades de resistência ao calor e a flexibilidade os tornam adequados para condições de operação sob o capô com temperaturas elevadas e espaço de instalação limitado.
Máquinas agrícolas, incluindo colheitadeiras, enfardadeiras e sistemas de irrigação, usam correias em V dentadas para transmissão de força entre o motor e os componentes do implemento. As correias operam em condições externas com exposição a poeira, umidade e temperaturas variáveis, mantendo o desempenho da transmissão.
As correias em V dentadas estão disponíveis em seções transversais padrão designadas ZX, AX, BX e CX, correspondendo aos tamanhos de correia em V padrão com o perfil dentado adicionado. A seção transversal deve corresponder às dimensões da ranhura da polia para garantir o contato adequado da cunha e a distribuição de carga. Usar uma seção transversal incorreta resulta em desgaste acelerado e capacidade de potência reduzida.
O comprimento da correia é selecionado com base na distância central entre as polias motriz e acionada e na relação de velocidade desejada. A tolerância de comprimento é controlada durante a fabricação para garantir um ajuste consistente em conjuntos de correias correspondentes. A velocidade máxima de operação depende da seção transversal da correia e do diâmetro da polia, com seções maiores normalmente classificadas para velocidades superficiais mais baixas.
Ao especificar correias em V dentadas para compras comerciais, fatores como relação de transmissão, distância central, método de tensionamento e condições ambientais devem ser documentados. Vários acionamentos por correia exigem conjuntos combinados para garantir compartilhamento igual de carga. Os arranjos de tensionamento devem permitir a tensão de instalação adequada e ajustes periódicos para compensar o alongamento.
As correias em V dentadas possuem entalhes na superfície interna que reduzem a tensão de flexão e melhoram a dissipação de calor, enquanto as correias em V enroladas possuem uma camada externa de tecido com uma seção transversal sólida. As correias dentadas oferecem maior eficiência, melhor resistência ao calor e compatibilidade com diâmetros de polias menores.
As seções de correia em V dentadas padrão incluem ZX, AX, BX e CX, com faixas de comprimento variando por seção. Comprimentos personalizados e seções transversais especiais podem ser produzidos para pedidos de volume com requisitos de aplicação específicos.
As correias em V dentadas com as mesmas dimensões de seção transversal podem substituir as correias em V enroladas padrão na maioria das aplicações, desde que as dimensões da ranhura da roldana correspondam. As correias dentadas operarão em temperaturas mais baixas e com consumo de energia reduzido em comparação com as correias enroladas originais.
O valor mínimo do pedido para especificações de correias em V dentadas personalizadas ou não catalogadas é de US$ 1.000. Os tamanhos de catálogo padrão podem estar disponíveis em quantidades menores, sujeitos ao status atual do estoque.
Pedidos em massa de correias em V dentadas normalmente requerem de 25 a 35 dias para produção. O prazo de entrega pode variar com base no volume do pedido, na complexidade das especificações e na programação de produção atual.
