AA, BB, CC

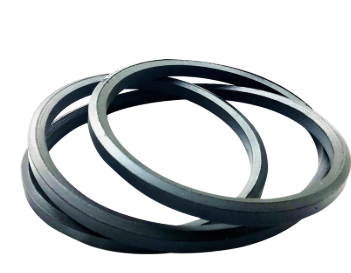

As correias em V hexagonais, também conhecidas como correias em V duplo ou correias hexagonais, são correias de transmissão de energia com seção transversal hexagonal que permitem a transmissão de energia das superfícies superior e inferior. Essa capacidade de dupla face os torna adequados para layouts de acionamento em serpentina, onde as polias entram em contato com ambos os lados da correia e alguns eixos acionados exigem reversão de rotação.
O cinto apresenta dois perfis em V unidos na parte traseira, criando um formato hexagonal com quatro paredes laterais angulares. As superfícies superior e inferior são rebaixadas para manter o contato da parede lateral com as ranhuras da polia, preservando ao mesmo tempo a flexibilidade. Cada lado funciona independentemente como uma correia em V, permitindo que a correia acione as polias em ambos os lados do caminho da correia sem virar ou redirecionar.
O corpo da correia é construído a partir de um composto de borracha, normalmente policloropreno ou EPDM, formulado para resistência à flexão e estabilidade ambiental. Uma corda elástica de poliéster ou fibra de aramida corre ao longo do plano neutro para transportar cargas de tensão. As superfícies das paredes laterais são cobertas por tecido para oferecer resistência à abrasão e características de atrito consistentes contra as paredes das ranhuras da polia.
Seção | Largura Superior (mm) | Altura por lado (mm) | Altura total (mm) | Ângulo (graus) |
|---|---|---|---|---|
AA | 13.0 | 8.0 | 16.0 | 40 |
BB | 17.0 | 11.0 | 22.0 | 40 |
CC | 22.0 | 14.0 | 28.0 | 40 |
A faixa de temperatura operacional é de -45°C a +80°C para compostos de borracha padrão. A tolerância de comprimento está em conformidade com as especificações ISO 5289. O design simétrico da correia significa que ambos os lados suportam classificações de carga iguais e a correia pode ser instalada em qualquer orientação sem afetar o desempenho. A vida útil flexível é classificada para operação contínua com tensionamento e alinhamento adequados da polia.
As correias hexagonais são especificadas para arranjos de acionamento em serpentina onde a correia deve entrar em contato com as polias em ambos os lados, como sistemas com rodas-guia traseiras ou eixos acionados de rotação reversa. O perfil em V duplo elimina a necessidade de múltiplas correias ou roteamento complexo em aplicações que exigem transferência de energia para eixos girando em direções opostas.
As seções AA e BB são comumente usadas em máquinas têxteis, incluindo fiações, teares e equipamentos de processamento de fios onde são necessárias transmissão de vários eixos e rotação reversa. As seções BB e CC atendem máquinas agrícolas, como colheitadeiras, enfardadeiras e semeadoras, onde os layouts de acionamento exigem transferência de potência de ambos os lados da correia através de vários eixos.
A produção segue a norma ISO 5289 para dimensões e tolerâncias de correias em V duplo, DIN 772 para padrões industriais alemães e especificações RMA (Rubber Manufacturers Association) para mercados norte-americanos. As marcações do comprimento da correia seguem o sistema de numeração padrão correspondente às medidas de comprimento interno.
Cada lote passa por inspeção dimensional, incluindo largura superior, altura total e verificação de ângulo. Os testes de resistência à tração confirmam a integridade do cabo e a correspondência de comprimento garante que as correias fornecidas como conjuntos estejam dentro das faixas de tolerância correspondentes. Os códigos de identificação de lote fornecem rastreabilidade aos lotes de materiais, data de produção e registros de inspeção de qualidade.
As correias em V hexagonais são usadas em sistemas de acionamento que exigem transmissão de energia de ambos os lados da correia, como acionamentos serpentinos com polias traseiras, arranjos de múltiplos eixos com rotação reversa e aplicações onde uma única correia deve acionar vários eixos girando em direções diferentes. Eles são comuns em máquinas têxteis e equipamentos agrícolas.
AA, BB e CC referem-se aos tamanhos de seção transversal, correspondendo às dimensões clássicas das correias A, B e CV duplicadas para formar um perfil hexagonal. AA é a menor seção com largura superior de 13 mm e altura total de 16 mm; O BB mede 17 mm por 22 mm; e CC é o maior com 22 mm por 28 mm. A seleção depende dos requisitos de potência e das dimensões da polia.
Sim, as correias hexagonais são projetadas para transmitir energia dos perfis em V superior e inferior. A seção transversal hexagonal simétrica permite que as polias engatem em ambos os lados da correia, tornando-as adequadas para acionamentos de serpentina, aplicações de rotação reversa e sistemas de múltiplos eixos onde a correia envolve polias em lados opostos.
As correias em V hexagonais estão em conformidade com as especificações ISO 5289 (padrão internacional para correias em V duplo), DIN 772 (padrão alemão) e RMA (Associação de Fabricantes de Borracha). Esses padrões definem tolerâncias dimensionais, classificação de comprimento e métodos de teste para verificação do desempenho da correia.
